Sustav napajanja, bitna infrastruktura za moderni urbani život, nosi ključnu misiju sigurnog i stabilnog isporuke visoke - naponske električne energije svakom domaćinstvu. Kroz genijalni inženjerski dizajn i sofisticiranu konfiguraciju opreme, ovaj sustav postiže više funkcija, uključujući smanjenje napona, zaštitu, mjerenje i distribuciju, pružajući korisnicima pouzdane i učinkovite usluge napajanja. Ovaj će članak detaljno opisati komponente i funkcijeDolazni ormarići, ormarići za mjerenje, PT ormarići, ormarići za odlazne linije, ormarići za međusobno povezivanje i ormarići za izolaciju.
Ⅰ. Dolazni ormar
Dolazni ormar: Ovo je prekidač koji prima napajanje iz vanjskog izvora. Obično crpi 10kV snage iz mreže. Ovaj izvor napajanja od 10KV tada prolazi kroz SwitchGear i prenosi napajanje na 10KV sabirnicu. Ovaj prekidač naziva se dolazni ormar.
Komponente: prekidač vakuumskog kruga, raskrilnik, tri skupa od tri - Transformatora struje zavojnice, munjevitogare, živa indikator, naponski transformator, vodiči i druge komponente.
Funkcija: Njegova primarna funkcija je distribucija snage. Linijski ormar za dovod obično je opremljen prekidačem vakuumskog kruga za prekid veze. Ovaj prekidač vakuumskog kruga pruža kratki - krug i zaštitu od prekomjerne struje, zajedno s izolirajućim prekidačem za osoblje za održavanje. Linijski ormar za dovod također je opremljen strujnim i naponskim transformatorima za mjerenje struje i napona. Stoga, ormarić za dovođenje linije kombinira funkcije zaštite, mjerenja i praćenja kako bi postigao širok raspon sveobuhvatnih funkcija.
Zaštita linije napajanja:
1. Automatska sigurnosna kopija napajanja (APS), koje se automatski prebacuje na sigurnosno napajanje.
2. Uređaj za zaštitu od munje
3. Prenaponski i pod naponom zaštite
4. Zaštita od inrush -a: Prilikom zatvaranja prekidača pod opterećenjem, mrežna struja stvara struju u natpisu daleko veću od radne struje prekidača, sprječavajući da se prekidač pouzdano zatvara pod opterećenjem. Uređaj za zaštitu od inrush -a sprječava lažno zatvaranje uzrokovano trenutnom strujom u nastavku tijekom zatvaranja, osiguravajući pouzdano zatvaranje prekidača pod opterećenjem.
5. trenutna zaštita od putovanja, zaštita od prekomjerne struje
6. Zero - Zaštita sekvence, zaštita od greške u zemlji
8. Uređaj za povrat
9. Pod - Zaštita frekvencije (niska - Zaštita odlijevanja frekvencije)
Ⅱ. Mjerni ormar
Glavne komponente: Transformator struje, osigurač, VV naponski transformator i indikator uživo
Funkcija: Ovaj je uređaj vrsta uređaja za mjerenje električne energije koji koristi visoku - napajanje, visoku - metodu mjerenja za mjerenje potrošnje energije i odražavanje potrošnje energije opterećenja kroz strujne transformatore, naponske transformatore i drugih mjernih uređaja. Korisnici su odgovorni za zaštitu pečata mjernih uređaja instaliranih u njihovim prostorijama i sprječavanje samog uređaja oštećenja ili gubitka.

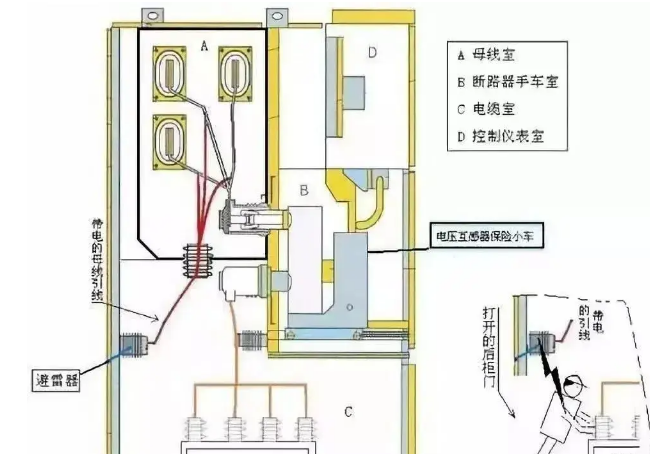

Ⅲ. PT ormar
Glavne komponente: naponski transformator, izolirajući prekidač, osigurač, munja
Funkcije:
1. mjerenje napona, osiguravajući naponski krug za mjerenje brojila
2. Pružanje napajanja operativnom okviru
3. Instaliranje zaštitnika prenapona za svaki dio sabirnice
4. Zahtjevi za zaštitu releja, kao što su izolacija sabirnice, prenapon, podnapoć i sigurnosni uvjeti automatskog prebacivanja
Opcije ožičenja: VV, Y, YN, YN, YN
Ⅳ. Odlazni kabinet
Obiteljski ormar: Ovo je prekidač koji distribuira snagu od sabirnice do transformatora napajanja. Ovaj prekidač jedan je od 10kV odlaznih ormara.
Komponente: Tri seta od tri - Transformatora struje zavojnice, prekidača za isključivanje, prekidači, prekidač i indikator uživo.
Svrha: prvenstveno distribuira električnu energiju, distribuirajući glavno napajanje na različite prekidače grana i povezivanje i isključivanje opskrbe napajanjem podružnice na kutije za zaštitu od prekomjernog strujanja i preopterećenja.
Ⅴ. Sabirnički interkonektor
Interkonektor sabirnice, poznat i kao sabirni presjek, koristi se za povezivanje dva dijela sabirnice. Često se koristi u pojedinačnom - sabirnici i dvostrukom - sabirnim sustavima kako bi se prilagodili korisničkim zahtjevima za različite načine rada ili kako bi se osiguralo selektivno izbacivanje opterećenja u slučaju greške.
Sastav: Disconnector, prekidač, trenutni transformator, uređaj za prikaz uživo
Funkcija: Općenito djeluje kao sabirnicu. Kad dva izvora napajanja istovremeno prenose snagu, veza se isključuje u sredini (dva različita izvora snage obično se ne mogu preklapati). Kad je jedan od izvora napajanja odsječen ili isključen zbog nesreće, ormar za priključak automatski će se povezati kako bi se osiguralo napajanje korisnika. Kad se snaga vrati do kraja koji je izvorno bio izvan struje, kabinet za povezivanje automatski će se isključiti i biti u originalnom stanju pripravnosti.
Ⅵ. Izolacijski ormar
Komponente: prekidač, prekidač za isključivanje, prekidač za uzemljenje, transformator struje, naponski transformator, razvator munje, prikaz napona
Funkcija: Koristi se za izoliranje sabirnica na oba kraja ili za izoliranje opreme za napajanje iz opreme za napajanje. Omogućuje operaterima vidljivu krajnju točku kako bi se olakšali operacija inspekcije i održavanja.
Funkcije različitih komponenti:
Prekidači krugova: Kada se dogodi kratki spoj ili prekomjerni struja, brzo su prekinuli snagu kako bi spriječili daljnja oštećenja. Oni također mogu funkcionirati kao opći prekidači, distribuirati i kontrolirati električnu energiju. Električno se upravljaju.
Osigurač: Kad se struja nenormalno diže na određenu razinu i u određeno vrijeme se topi, isključujući struju i štiteći krug.
Izolirajuće sklopke: Koristi se za izoliranje napajanja, isključujući visoku - opremu za održavanje napona iz žive opreme. Oni pružaju jasno vidljivu točku prekida veze. Izolirajuće sklopke djeluju zajedno s prekidačima krugova kako bi prebacili krugove prema zahtjevima rada sustava, mijenjajući na taj način konfiguraciju ožičenja sustava.
Naponski transformatori i transformatori struje: Pretvorite visoki napon ili visoku struju u standardni niski napon (100V) ili standardnu nisku struju (5A ili 1A, obje nazivne vrijednosti). To omogućava standardizaciju i minijaturizaciju mjernih instrumenata, zaštitnih uređaja i opreme za automatsku upravljanju. Transformatori se također mogu koristiti za izoliranje visokih - naponskih sustava kako bi se osigurala sigurnost ljudi i opreme.
Munja Odvajanje: Kroz djelovanje paralelnog praznina pražnjenja ili nelinearnog otpornika može smanjiti amplitudu vala protoka umetanja i smanjiti vrijednost prenapona zaštićene opreme.
Sažetak
| Vrsta ormara | Osnovna funkcija | Analogija |
|---|---|---|
| Dolazni ormar |
Glavni ulaz snage, središnja kontrola i središnja zaštita |
Glavni prekidač napajanja u vašem domu |
| Odlazni kabinet |
Distribuira moć na različite točke upotrebe |
Prekidači grana za rasvjetu, utičnice i klima uređaj |
| Sabirnički interkonektor |
Povezuje dva izvora energije za poboljšanu pouzdanost |
Ventil koji povezuje dvije vodene cijevi, pružajući sigurnosnu kopiju jedni drugima |
| PT ormar |
Mjere i pruža signale napona sustava |
Power Grid "Monitor krvnog tlaka" |
| Mjerni ormar |
Mjerenje potrošnje energije u svrhu naplate |
Power Grid "vodeni metar" |
| Izolacijski ormar | Sigurnosna izolacija za lako održavanje | Uzvodni ventil zatvoren tijekom održavanja cijevi za vodu |
Ovi ormarići za prebacivanje spojeni su zajedno putem sabirnice kako bi formirali kompletan sustav distribucije napajanja, koji može sigurno, pouzdano i učinkovito prenijeti električnu energiju na svako mjesto gdje je potrebno.
